WARREN RUPP公司是一家處于世界領導地位的氣動雙隔膜泵設計及制造廠家，勝佰德（SANDPIPER）是WARRENRUPP公司氣動雙隔膜泵之注冊商標。
一． 泵的工作原理

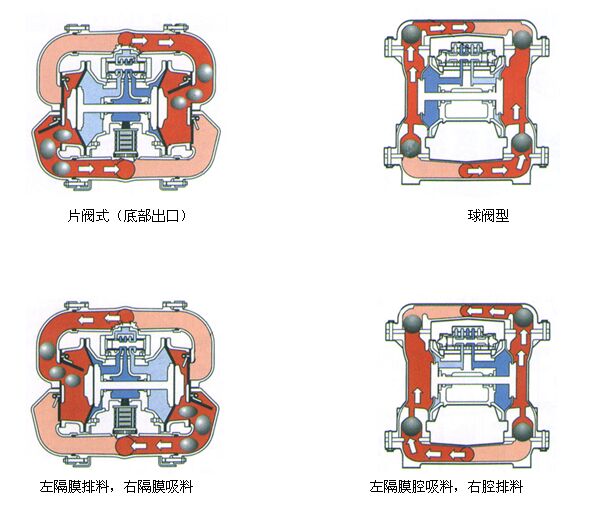

設計特點：大多數WARRENRUPP隔膜泵靠壓縮空氣驅動。定向空氣分配閥，稱為“介質室”都設置在泵的中心部位。介質流動通過兩個匯流管和泵的外隔膜室，稱為“介質室”。通常，止回閥（球型或片型）都設置在每個外隔膜室的頂部和底部或共用一匯流管。這兩個外隔膜室靠吸口和出口接頭連接起來，泵是自吸的。
在操作中，空氣分配閥交替控制每個隔膜的增壓。在每次部程生，閥將自動變換位置，使空氣得以切換至另一隔膜室，使兩邊隔膜室形成交替的吸液和壓送沖程，隔膜在平行路徑里移動，Warren Rupp空氣閥無潤滑油需求，這就是首選的運行方式，潔凈，干燥的空氣更能提高泵的性能。
介質通過泵時，止回閥一開一關，這使得每個外隔膜室交替地填充和排出，止回閥對壓力差作出反應。球型止回閥可處理含小顆粒的介質，而片型止回閥可以處理含接近管徑尺寸大小軟顆粒的介質。
當空氣分配閥讓壓縮空氣進入左隔膜室，隔膜受壓往外推出，而形成壓送沖程，在壓送部內的介質即受力離開左面外隔膜室、止回閥、匯流管，而后由泵的出口流出。排出口位置可以是頂部、底部或側面。當左隔膜受壓推出時，隔膜連接桿在內部拖動右隔膜向內縮回形成吸入沖程，這樣介質充滿右側外隔膜室，介質在入口處流入泵，通過一個打開的入口止回閥充滿腔體，在這一循環動作完成后，空氣分配閥將自動地變換位置，室空氣切換至另一隔膜室，反向重復上述循環動作。即兩邊隔膜室將因此呈現交替性的壓送及吸液動作。
二． 安裝使用要求

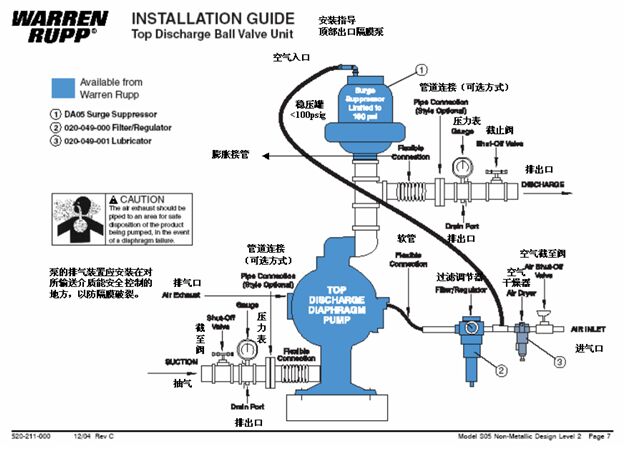

1）S05安裝圖
Ø 安裝和啟動
盡可能將泵安裝在靠近被抽的液體，盡可能減少進口管線長度和管件數量，不要縮小入口管線的管徑，對硬性的管道連接，在泵體和管道之間應連接一小段軟管，來減小泵的振動和過渡拉張而造成損壞。A Warren Rupp Tranquilizer穩壓罐被推薦使用來降低流動時脈沖。
Ø 壓縮空氣供給
氣壓不超過100psi (7bar ).將泵的進氣口連接到足夠氣量和所需壓力的壓縮空氣供氣系統，當供氣管線是固定管道，用一小段軟管（管徑不小于1/2”，即13毫米）連接泵和管道以降低對泵造成的震動，安裝調壓閥來保證供氣壓力不超過建議壓力，壓縮空氣的固體顆粒直徑應小于5微米，否則會造成啟發的堵塞和氣溫低于攝氏0度的結冰現象。
Ø 氣閥的潤滑
空氣分配閥和主閥已設計可以在不需要潤滑的情況下工作，這是工作的方式。
Ø 壓縮空氣的水氣
壓縮空氣里的水分會造成以下問題，如泵空氣排氣出口會結冰，從而穩定甚至停止工作，如有著方面情況空氣干燥器建議使用。
Ø 空氣進口和自吸
啟動泵的方法，打開空氣閥旋轉大約1/2-3/4，待泵吸進料以后，開大空氣閥門增加流量到要求為止，如果開大閥門工作頻率提高而流量沒有增加，氣蝕現象發生了，這時閥門應當慢慢關閉到有效的空氣流量和泵流量。
三． 備件清單
2．泵維護配件清單
AvailableService And Conversion Kits 提供服務和調換的零件
1、氣閥備件包
476-221-000 AIREND KIT
含所有氣閥部分密封、軸、O形圈、分配系統等所有配件
2、接液部分配件包 476-202-654 WET END KIT 接液部分備件包
含Santoprene隔膜2個，PTFE隔膜2個，PTFE止回球4個，PTFE閥座和PTFE O-RING4個。

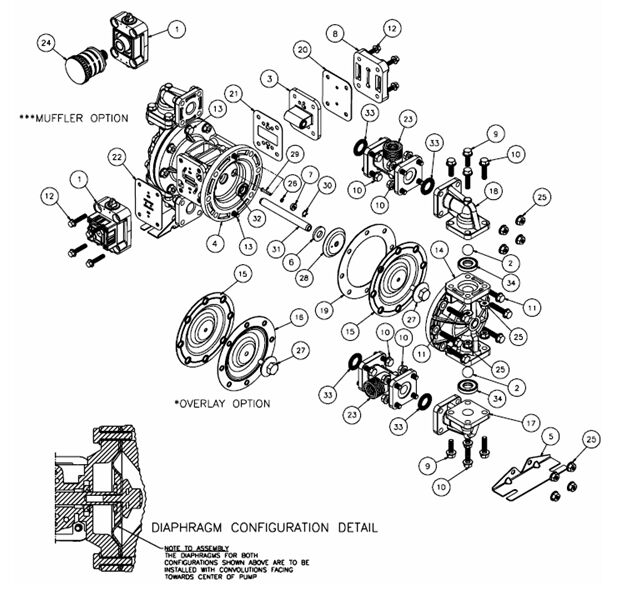

3、零件清單
Item 項目 | Part Number 零件號 | Description 描述 | Qty 數量 |
1 | 031-166-000 | Air Valve Assembly 氣閥備件 | 1 |
| 031-166-002 | Air Valve Assembly氣閥備件 (With PTFE Coated Hardware) (軸涂有PTFE) | 1 |
| 031-167-000 | Air Valve Assembly(With stroke Indicator Pins) 氣閥備件 | 1 |
| 031-167-002 | Air Valve Assembly (With Stroke Indicator Pins and PTFE Coated Hardware) 氣閥備件 | 1 |
| 031-169-000 | Air Valve Assembly氣閥備件 | 1 |
2 | 050-022-600 | Ball, Check PTFE止回球 | 4 |
3 | 095-091-000 | Pilot Valve Assembly導向閥備件 | 1 |
4 | 114-023-551 | 中間體部分 | 1 |
5 | 115-140-115 | 腳座 | 2 |
| 115-140-308 | 腳座 | 2 |
6 | 132-034-360 | 緩沖橡膠墊片 | 2 |
7 | 135-036-506 | 軸管 | 2 |
8 | 165-110-551 | 進氣口 | 1 |
9 | 171-062-115 | Capscrew, Flanged 5/16-18*1.00 螺釘 | 12 |
| 171-062-308 | Capscrew, Flanged 5/16-18*1.00螺釘 | 12 |
10 | 171-063-115 | Capscrew, Flanged 5/16-18*1.25螺釘 | 24 |
| 171-063-308 | Capscrew, Flanged 5/16-18*1.25螺釘 | 24 |
11 | 171-064-115 | Capscrew, Flanged 5/16-18*1.50螺釘 | 12 |
| 171-064-308 | Capscrew, Flanged 5/16-18*1.50螺釘 | 12 |
12 | 171-066-115 | Capscrew, Flanged 1/4-20*1.25螺釘 | 8 |
| 171-066-308 | Capscrew, Flanged 1/4-20*1.25螺釘 | 8 |
13 | 171-075-115 | Capscrew, Flanged 5/16-18*.88螺釘 | 4 |
| 171-075-308 | Capscrew, Flanged 5/16-18*.88螺釘 | 4 |
14 | 196-178-520 | Chamber, Outer 右外腔體 | 2 |
| 196-178-552 | Chamber, Outer 左旬腔體 | 2 |
15 | 286-095-354 | Diaphragm STOPRENE內襯膜片 | 2 |
| 286-095-360 | Diaphragm 丁睛內襯膜片 | 2 |
16 | 286-096-600 | Diaphragm, Overlay 特氟龍膜片 | 2 |
17 | 312-106-520 | Elbow,Suction 右進料彎頭 | 2 |
| 312-106-552 | Elbow,Suction 左進料彎頭 | 2 |
18 | 312-112-520 | Elbow, Discharge 右出料彎頭 | 2 |
| 312-112-552 | Elbow, Discharge 左出料彎頭 | 2 |
19 | 360-099-360 | 墊片 | 2 |
20 | 360-100-379 | Gasket, Air Inlet 進氣口墊片 | 1 |
21 | 360-101-360 | Gasket, Pilot Valve 導向閥墊片 | 1 |
22 | 360-102-360 | Gasket, Air Valve 氣閥墊片 | 1 |
23 | 518-138-520 | Manifold, NPT 三通出口 | 2 |
| 518-138-520E | Manifold, BSPT (Tapered) 三通 | 2 |
| 518-138-552 | Manifold, NPT 三通 | 2 |
| 518-138-552E | Manifold, BSPT (Tapered)三通 | 2 |
24 | 530-023-000 | Muffler with metal mesh element, 消音器 | 1 |
| 530-024-000 | Muffler with porous plasticelement 消音器 | 1 |
25 | 544-005-115 | Nut, Flanged 5/16-18 螺帽 | 36 |
| 544-005-308 | Nut, Flanged 5/16-18 螺帽 | 36 |
26 | 560-001-360 | O-ring 密封圈 | 2 |
27 | 612-091-520 | Plate, Outer Diaphragm 外壓盤墊圈 | 2 |
| 612-091-552 | Plate, Outer Diaphragm 外壓盤墊圈 | 2 |
28 | 612-177-330 | Plate, Inner Diaphragm 內壓盤墊圈 | 2 |
29 | 620-019-115 | Plunger, Actuator 撞針 | 2 |
30 | 675-042-115 | Ring, Retaining 外包墊圈 | 2 |
31 | 685-056-120 | Rod, Diaphragm 膜片連桿 | 1 |
32 | 720-012-360 | Seal, Diaphragm Rod 連桿密封 | 2 |
33 | 720-045-600 | Seal, Manifold 多向密封 | 4 |
34 | 722-099-600 | Seat, Check Valve 球閥閥座 | 4 |
四． 常見問題故障排除
Ø 使用過程中
當泵使用來處理那些在不運轉情況下易沉淀的物料時，在每次使用后應徹底排盡物料以免造成對泵的損壞。（這些沉積在泵里的物料而沒有被排出會變干燥，當再次啟動泵時會導致隔膜和風閥出問題。）在冰凍溫度下使用泵時，在任何情況下，使用后都需徹底排空。
Ø 隔膜泵注意事項：
1. 保證流體中所含的大顆粒不超過泵的大安全通過顆粒直徑標準
1. 進氣壓力不超過泵的較高允許使用壓力，高于額定壓力的壓縮空氣可能導致人身傷害和財產的損失及泵的性能
2. 保證泵壓的管道系統能承受所達到的較高輸出壓力，保證驅動氣路系統的清潔和正常工作條件
3. 靜電火花可能引起爆炸導致人身傷亡事故和財產的損失，根據需要使用足夠大截面積的導線，把泵上的接地螺釘妥善可靠接地
4. 接地要求符合當?shù)胤ㄒ?guī)法律要求及現場的一些特殊要求的規定
5. 緊固好泵及各連接管接頭，防止因振動撞擊擦產生靜電火花，使用靜電軟管
6. 要周期性的檢查和測試接地系統的可靠性，要求接地電阻小于100歐姆
7. 保持良好的排氣通風、遠離易燃易暴和熱源
8. 泵的排氣中可能含有固體物，不要將排氣口對著工作區或人，以免造成人身傷害
9. 當隔膜失效時，輸送的物料會從排氣消音器中噴出
10. 當輸送易燃和有毒的流體時，請將排口接到遠離工作區的安全地方
11. 流體的高壓可能會導致嚴重的人身傷害和財產損失，請不要在泵加壓時，對泵及料管系統進行任何的維修工作，如要做維修時，先切斷泵的進氣，打開旁通的卸壓機構使管路系統卸壓，慢慢松開連接的各管道接頭
12. 液體輸送部分使用鋁合金材料的泵，請不要用來輸送FE3+的液體和鹵代烴及其它的鹵代碳?xì)浠衔锶軇駝t將會產生腐蝕引起泵體爆裂
13. 保證所有接觸輸送體的部件不會被輸送的流體腐蝕損壞
14. 正確使用泵，不允許長時間的空運轉
五． 泵的維護、保養
1.在解體和重新組裝泵時，請保持泵內運動零部件表面清潔，防止灰塵，異物等損壞部件。
2.在拆卸泵之前，請放空管道內的液體，解體泵之前，請將泵倒過來，放盡泵內的液體。
3.如輸送液體從排氣消音器中排出，檢查隔膜是否破損或隔膜緊固螺絲是否松脫。
